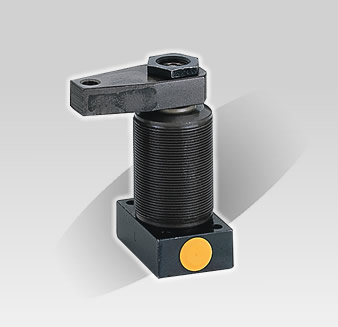

高壓迴轉缸夾鉗
- 此系列迴轉缸適用於不妨礙加工之場所。可沿著工件做夾持。並具有高壓夾持特性。工件移動不受干擾。
- 油壓迴轉缸用於下壓方式之夾持。夾臂可迴轉。具有迴轉及下壓功能(行程中請勿夾持工件)。
- 採用德國油封及其他進口零件。壓臂經過特殊處理，確保高性能與使用壽命。
- 請參閱規格以決定最大油流量。為了避免迴轉速度太快，油流量請勿太大。如果迴轉速不正確，建議加裝油量控制閥。
|
|
Specifications
 |
HPS-25 |
HPS-40 |
| Bore Size (mm) |
Ø25 |
Ø40 |
| Rod Size (mm) |
Ø20 |
Ø32 |
| Swing Stroke (mm) |
7 |
8 |
| Clamp Stroke (mm) |
11 |
14 |
| Swing Direction |
Right or Left |
| Swing Degrees |
Standard 90° |
| Min. Operation Pressure |
30kg/cm
² |
| Maximum oil filling rate (cc/s) |
3.2 |
10 |
Oil volume needed for
down stroke (cc) |
3.2 |
10 |
Oil volume needed for
reture stroke(cc) |
8.8 |
27.7 |
|
|

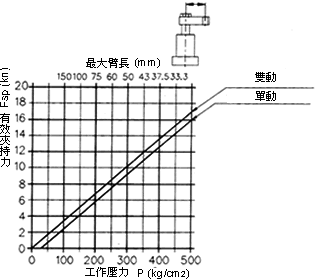

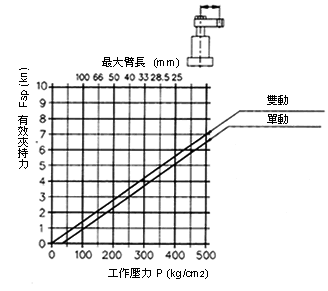

Relationship of effective clamping strength (Fsp) to working pressure (p) |
 |
|
 |
|
單動
|
|
雙動
|
|
型號辨識
 |
HPS 系列 |
 |
內孔徑Ø25, Ø40 |
 |
操作方式,S:單動 , D:雙動 |
 |
A:螺紋式 , B: 底板式 |
 |
迴轉方向 : 左 / 右 |
 |
迴轉角度 : 90° |
|
|

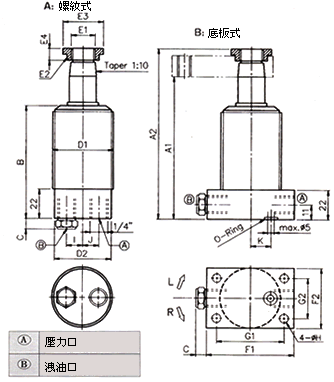

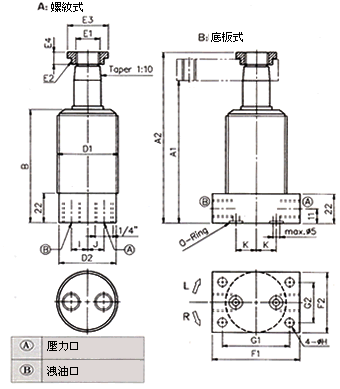

尺寸表
單位 : mm
 |
HPS-25 |
HPS-40 |
| A1 |
105.5 |
119.5 |
| A2 |
126.5 |
147.5 |
| B |
84.5 |
94.5 |
| C |
8 |
8 |
| D1 |
M45x1.5 |
M60x1.5 |
| D2 |
Ø43 |
Ø58 |
| E1 |
M18x1.5 |
M28x1.5 |
| E2 |
Ø23.5 |
Ø33.5 |
| E3 |
30 |
40 |
| E4 |
9 |
10 |
| F1 |
65 |
85 |
| F2 |
45 |
63 |
| G1 |
50 |
65 |
| G2 |
30 |
44 |
| H |
Ø6.5 |
Ø8.5 |
| I |
12 |
12.5 |
| J |
12 |
19.5 |
| K |
15 |
28 |
| O |
S8 |
S8 |
|
