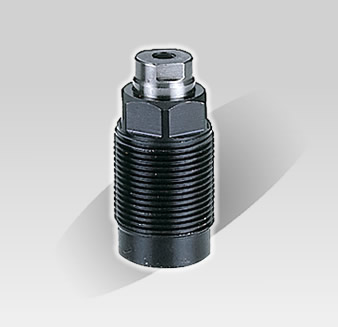

單動油壓缸，缸體有螺紋
- 為了確保品質，單動油壓缸採用進口油封。使用時無漏油之慮。長期高壓夾持時，不漏油。
- 此型油壓缸結構小，適合使用在空間夾窄之場所
- 此型油壓缸具有上推功能，後退則採用彈簧啟動。無推回功能。
- 安裝時桿與工件接觸角度不可大於10度。
|
|
A型
|
|
B型
|
|

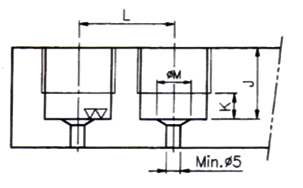

底作安裝尺寸圖
|
|
|
|
規格表
單位:mm
 |
TC-12A |
TC-16A |
TC-20A |
TC-25A |
TC-12B |
TC-16B |
TC-20B |
TC-25B |
| 孔內尺寸 mm |
12 |
16 |
20 |
25 |
12 |
16 |
20 |
25 |
| 行程 mm |
10 |
12 |
15 |
16 |
10 |
12 |
15 |
16 |
| 夾持力 |
100kg/cm² |
110 |
200 |
300 |
490 |
110 |
200 |
300 |
490 |
| 500kg/cm² |
570 |
1000 |
1570 |
2460 |
570 |
1000 |
1570 |
2460 |
| 彈簧退回力(最小) |
2.5 |
5 |
7 |
12 |
2.5 |
5 |
7 |
12 |
| 最小壓力 500kg/cm² |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
| 所需油流量 cc/10 mm strock |
1.13 |
2.01 |
3.14 |
4.91 |
1.13 |
2.01 |
3.14 |
4.91 |
| A |
38 |
46.5 |
56 |
59.5 |
45 |
52.5 |
65.5 |
68.5 |
| B |
25 |
33 |
42 |
44.5 |
25 |
33 |
42 |
44.5 |
| C |
7 |
8 |
8 |
11 |
7 |
8 |
8 |
11 |
| D |
3 |
3.5 |
4 |
5 |
10 |
9.5 |
13.5 |
14 |
| E |
12 |
16 |
20 |
25 |
11 |
15 |
19 |
23 |
| F |
M22x1.5 |
M22x1.5 |
M22x1.5 |
M22x1.5 |
M22x1.5 |
M22x1.5 |
M22x1.5 |
M22x1.5 |
| G |
— |
— |
— |
— |
M6x1.0 |
M6x10 |
M8x1.25 |
M8x1.25 |
| H |
— |
— |
— |
— |
6 |
6 |
8 |
8 |
| I |
— |
— |
— |
— |
5.5 |
5.5 |
6 |
7 |
| J (最小 / 最大) |
16/24 |
20/32 |
24/41 |
28/44 |
16/24 |
20/32 |
24/41 |
28/44 |
| K (最大) |
8 |
9 |
9 |
11 |
8 |
9 |
9 |
11 |
| L (最小) |
31 |
24 |
40 |
52 |
31 |
34 |
40 |
52 |
| M (最小 / 最大) |
9/12 |
12/16 |
16/24 |
18/25 |
9/12 |
12/16 |
16/24 |
18/25 |
| SW1 |
— |
— |
— |
— |
10 |
13 |
17 |
19 |
| SW2 |
22 |
26 |
33 |
38 |
22 |
26 |
33 |
38 |
| SW3 |
17 |
22 |
24 |
32 |
17 |
22 |
24 |
32 |
|
