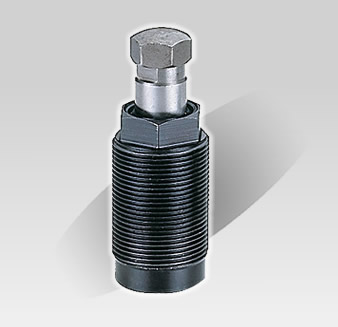

支撐油壓缸
- 此支撐油壓缸適用於機械加工。可有效降低震動與變形問題。
- SP-16缸體有螺紋。結構小，適用於空間受限之廠所的夾持用途。
- 採用進口油豐及零件，可耐高壓，高品質。
- 為了避免桿與工件劇烈碰擊，入油速度不可太快。
A，B型介紹：
A型 : 彈簧推式，桿推到頂端與工件接觸。
B型 : 油壓推式。桿採用油壓推出。桿與工件接觸採用彈簧控制。
|
|
SP-16A
|
|
SP-16B
|
|
SP-16 底座
|
|
|
|
SP-25A
|
|
SP-25B
|
|

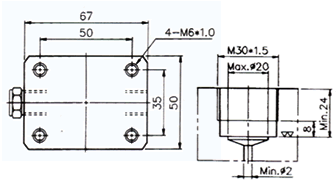

底座安裝圖
|
|
|
| |
|
|
 |
SP-16A1 |
SP-16A2 |
SP-16B1 |
SP-16B2 |
SP-25A |
SP-25B |
| 桿徑 mm |
Ø 16 |
Ø 25 |
| 行程 mm |
8 |
12 |
| 最小工作壓力 |
100 Kg/cm² |
| 彈簧力 |
最小=0.8kg 最大=1.3kg |
最小=1kg 最大=2.3kg |
最小=3kg 最大=5kg |
| 支撐壓力 500kg/cm² |
650kg |
950kg |
650kg |
950kg |
2000kg |
| A mm |
80.5 |
90.5 |
72.5 |
82.5 |
98 |
101 |
| B mm |
79 |
89 |
71 |
81 |
80 |
95 |
| C mm |
54 |
64 |
54 |
64 |
58 |
73 |
|
