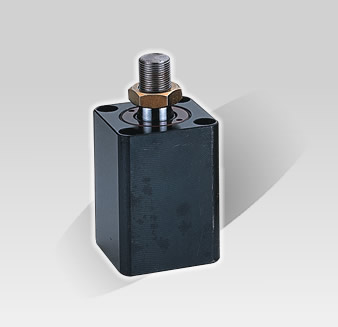

薄型油壓缸
- 省空間的最佳選擇。
- 可直接安裝。不需任何配件。節省成本。
- 規格標準化。外觀剛勁、美觀。使用壽命長。
|
|
規格表
工作壓力 |
3-140kg/ cm² |
速度範圍 : |
8-100mm/sec |
使用溫度範圍: |
-10~+60°C |
使用流量 |
油 |
啟動方式 |
雙動 |
油缸材質 |
碳鋼 |
|
|
型號辨識
 |
HPS 系列 |
 |
型式 : SD, SW, LA, LW |
 |
內孔徑e: Ø20, Ø25, Ø32, Ø40, Ø50, Ø63, Ø80 |
 |
桿型式 : N & W |
|
|
理論出力
單位 : kg
| 內孔徑 (mm) |
桿徑 (mm) |
壓力面積 (cm²) |
工作壓力 kg/ cm² |
| 10 |
70 |
140 |
| F1 |
F2 |
F1 |
F2 |
F1 |
F2 |
F1 |
F2 |
| Ø20 |
Ø12 |
3.14 |
2.01 |
31 |
20 |
220 |
141 |
440 |
281 |
| Ø25 |
Ø14 |
4.91 |
3.37 |
49 |
34 |
344 |
236 |
687 |
472 |
| Ø32 |
Ø20 |
8.04 |
4.94 |
80 |
49 |
563 |
343 |
1126 |
686 |
| Ø40 |
Ø25 |
12.57 |
7.66 |
126 |
77 |
880 |
536 |
1760 |
1072 |
| Ø50 |
Ø30 |
19.64 |
12.57 |
196 |
126 |
1375 |
880 |
2750 |
1760 |
| Ø63 |
Ø35 |
31.17 |
21.55 |
311 |
216 |
2182 |
1509 |
4364 |
3017 |
| Ø80 |
Ø45 |
50.27 |
34.37 |
503 |
344 |
3519 |
2406 |
7037 |
4812 |
|
|
標準行程
單位 : mm
 |
SD : 單桿 |
SD:單桿, SW:雙桿 |
LA:單桿, LW:雙桿 |
| Ø20 |
Ø25 |
Ø32 |
Ø40 |
Ø50 |
Ø63 |
Ø80 |
Ø32 |
Ø40 |
Ø50 |
Ø63 |
| 5 |
Ø |
— |
0 |
0 |
0 |
0 |
0 |
— |
— |
— |
— |
| 10 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
| 15 |
— |
— |
0 |
0 |
0 |
0 |
0 |
— |
— |
— |
— |
| 20 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
| 25 |
— |
— |
0 |
0 |
0 |
0 |
0 |
— |
— |
— |
— |
| 30 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
| 40 |
— |
— |
0 |
0 |
0 |
0 |
0 |
— |
— |
— |
— |
| 50 |
— |
— |
— |
0 |
0 |
0 |
0 |
— |
— |
— |
— |
|
|
SD-N
|
|
SD-W
|
|
SD-N
|
|

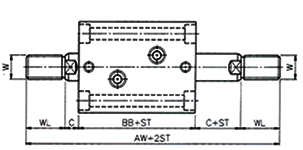

SW-W
|
|

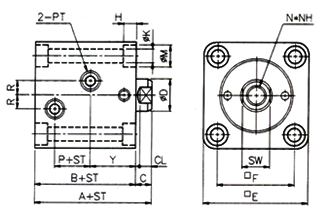

尺寸表
單位 : :mm
| 孔徑 |
A |
AL |
AN |
AW |
B |
BB |
C |
CL |
D |
SW |
E |
F |
H |
K |
M |
N |
NH |
W |
WL |
P |
PP |
R |
Y |
PT |
| Ø20 |
51 |
71 |
— |
— |
43 |
— |
8 |
6 |
12 |
10 |
42 |
30 |
5.5 |
5.5 |
9.5 |
M8x1.25 |
10 |
M8x1.25 |
20 |
10 |
— |
5 |
23 |
1/8 |
| Ø25 |
53 |
75 |
— |
— |
45 |
— |
8 |
6 |
14 |
12 |
48 |
36 |
5.5 |
5.5 |
9.5 |
M10x1.5 |
12 |
M10x1.25 |
22 |
12 |
— |
5 |
23 |
1/8 |
| Ø32 |
64 |
89 |
89 |
139 |
54 |
69 |
10 |
7 |
20 |
17 |
62 |
47 |
6.5 |
6.6 |
11 |
M12x1.75 |
15 |
M16x1.5 |
25 |
14 |
13 |
10 |
28 |
1/4 |
| Ø40 |
65 |
95 |
90 |
150 |
55 |
70 |
10 |
7 |
25 |
22 |
70 |
52 |
9 |
9 |
14 |
M16x2.0 |
20 |
M22x1.5 |
30 |
15 |
14 |
10 |
28 |
1/4 |
| Ø50 |
71 |
106 |
97 |
167 |
60 |
75 |
11 |
8 |
30 |
27 |
80 |
58 |
11 |
11 |
18 |
M20x2.5 |
25 |
M26x1.5 |
35 |
18 |
16 |
10 |
29.5 |
1/4 |
| Ø63 |
80 |
120 |
108 |
188 |
67 |
82 |
13 |
0 |
35 |
32 |
94 |
69 |
13 |
14 |
20 |
M27x3.0 |
35 |
M30x1.5 |
40 |
20 |
20 |
10 |
31 |
3/8 |
| Ø80 |
95 |
140 |
127 |
217 |
78 |
93 |
17 |
14 |
45 |
41 |
114 |
86 |
15 |
16 |
23 |
M30x3.5 |
35 |
M39x1.5 |
45 |
27 |
27 |
15 |
33 |
3/8 |
|
|
LA-N

|
|
LW-N
|
|
LW-W
|
|
LA-W
|
|

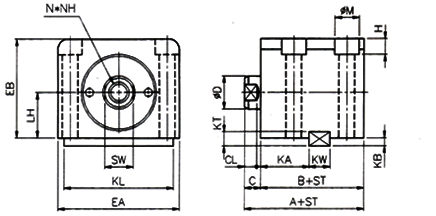

鍵
鍵尺寸
| 孔徑 |
KW |
KT |
KL |
KA |
KB |
| Ø32 |
12 |
8 |
63 |
28 |
4.5 |
| Ø40 |
12 |
8 |
70 |
28 |
4.5 |
| Ø50 |
14 |
9 |
80 |
29 |
5 |
| Ø63 |
16 |
10 |
100 |
31 |
5.5 |
|
|
尺寸表
單位 : mm
| 孔徑 |
A |
AN |
AL |
AW |
B |
BB |
C |
CL |
D |
SW |
EA |
EB |
LH |
FA |
FB |
FF |
H |
K |
M |
N |
NH |
W |
WL |
P |
PP |
R |
Y |
PT |
| Ø32 |
64 |
89 |
89 |
139 |
54 |
69 |
10 |
7 |
20 |
17 |
70 |
56 |
25 |
56 |
24 |
32 |
9 |
9 |
14 |
M12x1.75 |
15 |
M16x1.5 |
25 |
14 |
13 |
10 |
28 |
1/4 |
| Ø40 |
65 |
95 |
90 |
150 |
55 |
70 |
10 |
7 |
25 |
22 |
80 |
64 |
29 |
62 |
23 |
32 |
11 |
11 |
18 |
M16x2.0 |
20 |
M22x1.5 |
30 |
15 |
14 |
10 |
28 |
1/4 |
| Ø50 |
70 |
106 |
97 |
167 |
60 |
75 |
11 |
8 |
30 |
27 |
94 |
74 |
34 |
74 |
27 |
35 |
13 |
14 |
20 |
M20x2.5 |
25 |
M26x1.5 |
35 |
18 |
16 |
10 |
29.5 |
1/4 |
| Ø63 |
80 |
120 |
108 |
188 |
67 |
82 |
13 |
10 |
35 |
32 |
114 |
89 |
42 |
90 |
32 |
42 |
15 |
16 |
23 |
M27x3.0 |
35 |
M30x1.5 |
40 |
20 |
20 |
10 |
31 |
3/8 |
|
