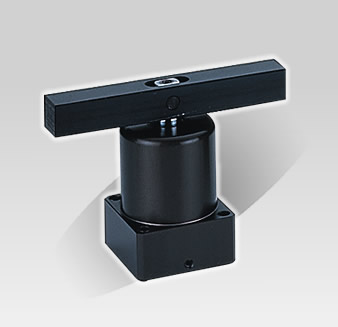

油壓迴轉缸夾鉗
- 此夾鉗適用於加工中心機及專用機。可大幅提升生產效率。
- 活塞桿下降後，油壓缸做角度迴轉，然後壓桿在下降工件確實壓緊。
- 為了避免速度太快，建議加裝流量控制閥。請勿在夾持工件狀態下，作壓桿迴轉，以避免損害油壓缸內徑與內部零件。
- 油壓缸內孔採用碳鋼製造，孔內表面經過特殊處理與精密拋光，使用壽命長。
|
|
規格表
| 內孔徑 (mm) |
Ø25 |
Ø32 |
Ø40 |
Ø50 |
Ø63 |
| 迴轉行程 (mm) |
11 |
13 |
15 |
| 夾持行程 (mm) |
11 |
13 |
15 |
| 使用流量 |
液壓油 |
| 液壓油 |
100kg/cm
² |
| 工作壓力 |
5-70kg/cm² |
| 迴轉方向 |
左 / 右 |
回轉角度 |
標準 90°
(可依要求設計 ) |
| 啟動方式 |
雙動 |
|
|
迴轉缸夾鉗固定方式
|
|
夾持力
| 內孔徑 (mm) |
桿徑 (mm) |
壓力面積 (cm²) |
工作壓力 kg/ cm² |
| 10 |
20 |
30 |
40 |
50 |
60 |
70 |
| Ø25 |
Ø18 |
2.37 |
24 |
47 |
71 |
95 |
119 |
142 |
166 |
| Ø32 |
Ø20 |
4.9 |
49 |
98 |
147 |
196 |
245 |
294 |
343 |
| Ø40 |
Ø22.4 |
8.63 |
86 |
173 |
259 |
345 |
432 |
518 |
604 |
| Ø50 |
Ø28 |
13.47 |
135 |
269 |
404 |
539 |
674 |
808 |
943 |
| Ø63 |
Ø35 |
21.55 |
216 |
431 |
647 |
862 |
1078 |
1293 |
1509 |
|
|
型號辨識
 |
HPS系列 |
 |
內孔徑 Ø25, Ø32, Ø40, Ø50, Ø63 |
 |
S:單動迴轉缸夾鉗, D : 雙動迴轉缸夾鉗 |
 |
迴轉方向 : 左 / 右 |
 |
迴轉角度 : 90° |
|
