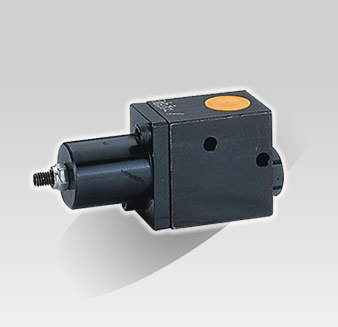

油壓順序閥

• 油壓順序閥特別適用於夾持迴路。依所使用的壓力決定油壓缸的動作順序。結構小並可耐高壓。安裝在迴路後，即可馬上執行正確的動作順序控制，不需其他控制。
• 油壓順序閥有A型油路板式與B型管式可選擇。可依夾鉗需要選擇適當的型式。
• 為了確保順序的控制性能。順序閥應該以並聯式或多支配置。每個順序閥的最小壓力差必需是 25kg/cm²。

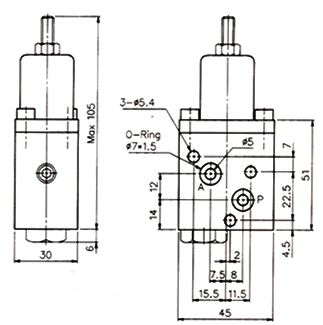

A型:油路板式

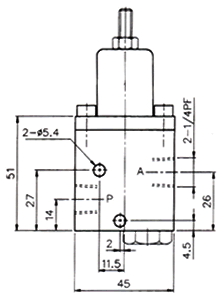

B型:管式

壓力調整範圍 0-350kg/cm²

夾持順序

1. 油缸/推動工作至檔塊(a)。
2. 壓力升高到40kg/ cm²，順序閥開啟。
3. 油缸2 and 3伸出，將工件推至檔塊(c)。
4. 由於油可流經開啟的順序閥，因此所有油壓缸壓力上升極均勻。
