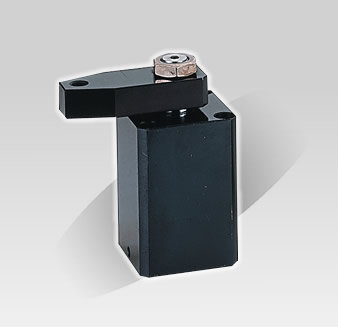

油路板型迴轉缸夾鉗

• 此型迴轉缸為油路板型設計，使夾鉗製造組裝更方便。由於管路分配，此型迴轉缸可以提升整體夾鉗之整潔美觀。
• 性能與規格同HSC系列。

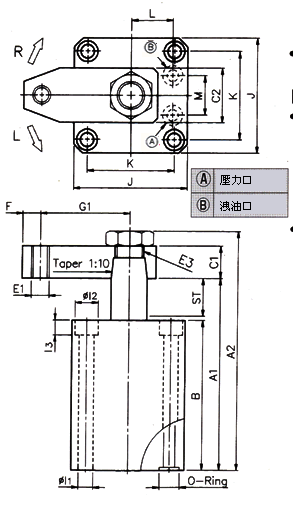

單邊迴轉缸夾鉗

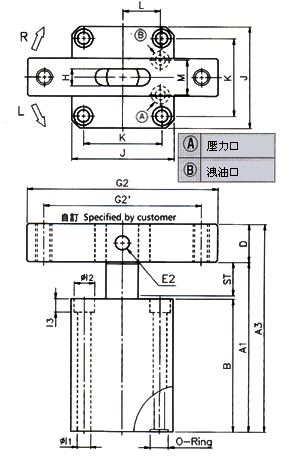

雙邊迴轉缸夾鉗

型號辨識

	HPS M 系列
	油路板型
	內孔徑Ø32, Ø40, Ø50
	S:單邊迴轉缸夾鉗 ,D:雙邊迴轉缸夾鉗
	迴轉角度 : 右 / 左
	迴轉角度 90°

尺寸表

	HSC-M32	HSC-M40	HSC-M50
Stroke	26	26	30
A1	115	12	134
A2	(140)	(148)	(166)
A3	137.2	142.2	159.4
B	85	90	100
C1	17	18	20
C2	31	31	37
D	22.2	22.2	25.4
E1	M10x1.5	M10x1.5	M12x1.75
E2	Ø8	Ø10	Ø12
E3	M16x1.5	M18x1.5	M20x1.5
F	10	10	12
G1	55	60	65
G2	160	160	180
H	10	10	12
I1	Ø6.8	Ø9	Ø9
I2	Ø11	Ø14	Ø14
I3	7	9	9
J	57	69	75
K	44	52	58
L	22	26	30
M	22	26	32
O 型環	P7	P8	P8
