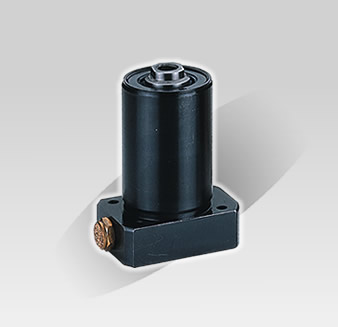

支撐油壓缸

• 此支撐油壓缸適用於機械加工。可有效降低震動與變形問題。
• SP-16缸體有螺紋。結構小，適用於空間受限之廠所的夾持用途。
• 採用進口油豐及零件，可耐高壓，高品質。
• 為了避免桿與工件劇烈碰擊，入油速度不可太快。

A，B型介紹：

SP-16A

SP-16B

SP-16 底座

SP-25A

SP-25B

底座安裝圖

Dimensional Table

	SP-16A1	SP-16A2	SP-16B1	SP-16B2	SP-25A	SP-25B
桿徑 mm	Ø 16				Ø 25
行程 mm	8				12
最小工作壓力	100 Kg/cm²
彈簧力	最小=0.8kg 最大=1.3kg		最小=1kg 最大=2.3kg		最小=3kg 最大=5kg
支撐壓力 500kg/cm²	650kg	950kg	650kg	950kg	2000kg
A mm	80.5	90.5	72.5	82.5	98	101
B mm	79	89	71	81	80	95
C mm	54	64	54	64	58	73
