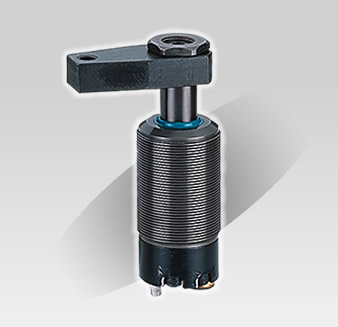

高壓迴轉缸夾鉗

• 此系列迴轉缸適用於不妨礙加工之場所。可沿著工件做夾持。並具有高壓夾持特性。工件移動不受干擾。
• 油壓迴轉缸用於下壓方式之夾持。夾臂可迴轉。具有迴轉及下壓功能(行程中請勿夾持工件)。
• 採用德國油封及其他進口零件。壓臂經過特殊處理，確保高性能與使用壽命。
• 請參閱規格以決定最大油流量。為了避免迴轉速度太快，油流量請勿太大。如果迴轉速不正確，建議加裝油量控制閥。

規格表

	HPS-25	HPS-40
內孔徑 (mm)	Ø25	Ø40
桿直徑 (mm)	Ø20	Ø32
迴轉行程 (mm)	7	8
夾持行程 (mm)	11	14
迴轉方向	左 / 右
迴轉角度	標準 90°
最小操作壓力	30kg/cm ²
最大油流量(cc/s)	3.2	10
下壓所需油流量 (cc)	3.2	10
退回所需油流量(cc)	8.8	27.7

Relationship of effective clamping strength (Fsp) to working pressure (p)

單動

雙動

型號辨識

	HPS 系列
	內孔徑Ø25, Ø40
	操作方式,S:單動 , D:雙動
	A:螺紋式 , B: 底板式
	迴轉方向 : 左 / 右
	迴轉角度 : 90°

尺寸表

	HPS-25	HPS-40
A1	105.5	119.5
A2	126.5	147.5
B	84.5	94.5
C	8	8
D1	M45x1.5	M60x1.5
D2	Ø43	Ø58
E1	M18x1.5	M28x1.5
E2	Ø23.5	Ø33.5
E3	30	40
E4	9	10
F1	65	85
F2	45	63
G1	50	65
G2	30	44
H	Ø6.5	Ø8.5
I	12	12.5
J	12	19.5
K	15	28
O	S8	S8
