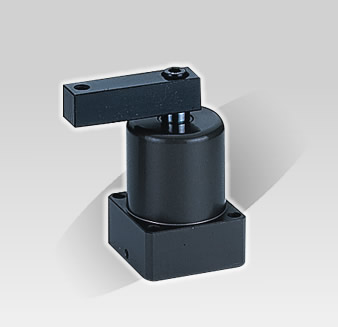

空壓迴轉缸夾鉗
此夾鉗適用於加工中心機及專用機。可大幅提升生產效率。
活塞桿下降後，油壓缸做角度迴轉，然後壓桿在下降工件確實壓緊。
為了避免速度太快，建議加裝流量控制閥。請勿在夾持工件狀態下，作壓桿迴轉，以避免損害油壓缸內徑與內部零件。
如果需要增加壓桿長度，請勿超過原來長度的1.5倍。
油壓缸內孔採用碳鋼製造，孔內表面經過特殊處理與精密拋光，使用壽命長。
規格表
內孔徑 (mm)
Ø25
Ø32
Ø40
Ø50
Ø63
迴轉行程 (mm)
11
13
15
夾持行程 (mm)
11
13
15
使用流量
壓縮空氣
最大工作壓力
15kg/cm ²
工作壓力
5-70kg/cm²
迴轉方向
右 / 左
迴轉角度
標準 90°
(可依要求設計 )
啟動方式
雙動
迴轉缸夾鉗固定方式
夾持力
內孔徑 (mm)
桿徑 (mm)
壓力面積 (cm²)
工作壓力 kg/ cm²
2
3
4
5
6
7
8
9
10
Ø25
Ø14
3.37
7
10
13
17
20
24
27
30
34
Ø32
Ø16
6.03
12
18
24
30
36
42
48
54
60
Ø40
Ø16
10.56
21
32
42
53
63
74
84
95
106
Ø50
Ø20
16.49
33
49
66
82
99
115
132
148
165
Ø63
Ø20
28.03
56
84
112
140
168
196
224
252
280

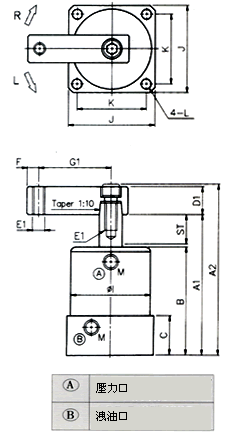

單邊迴轉缸夾鉗

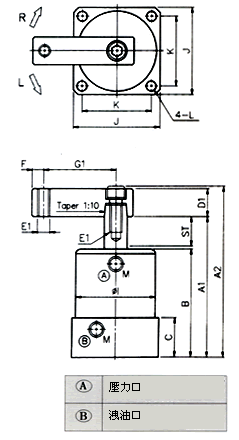

雙邊迴轉缸夾鉗
型號辨識
ASC系列
內孔徑e Ø25, Ø32, Ø40, Ø50, Ø63
S:單動迴轉缸夾鉗, D : 雙動迴轉缸夾鉗
迴轉方向 : 左 / 右
迴轉角度 : 90°
尺寸表
單位 : mm
ASC-25
ASC-32
ASC405
ASC-50
ASC-63
行程
22
26
26
30
30
A1
89
108
108
124
124
A2
(107.3)
(129.5)
(129.5)
(152.4)
(152.4)
A3
—
127
127
146.2
146.2
B
65
78
78
90
90
C
23
28
28
31
31
D1
15.9
19
19
25.4
25.4
D2
—
19
19
22.2
22.2
E1
M6x1.0
M8x1.25
M8x1.25
M10x1.5
M10x1.5
E2
—
Ø8
Ø8
Ø8
Ø8
F
6
8
8
10
10
G1
35
50
55
60
70
G2
—
140
140
160
160
H
—
9
9
10
10
I
Ø35
Ø46
Ø55
Ø65
Ø78
J
38
50
60
70
83
K
30
40
48
57
67
L
Ø4.6
Ø5.6
Ø6.8
Ø6.8
Ø9
M
M5x0.8
1/8PT
1/8PT
1/8PT
1/8PT
